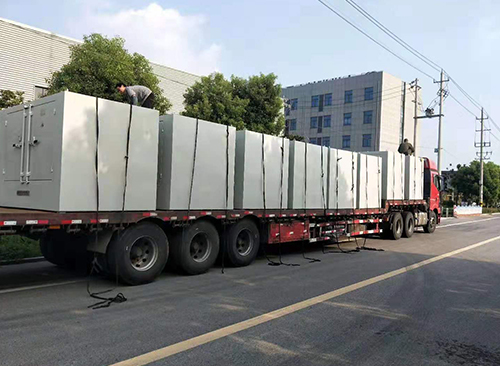

盐城抽屉式预热炉案例

2020-07-28

次

详细介绍：

盐城抽屉式预热炉案例

预热炉主要由炉体、炉衬、炉底板、加热元件、炉门及控制系统等部分组成。

炉体框架采用槽钢和角钢焊接制作，外壳侧板采用Q235钢板焊接，结构牢固可靠，整体强度好，不易变形，外表平整光洁。炉体所有焊接处进行打磨处理，并用铁腻子刮平、喷涂热防锈漆后，按照用户提供的色标进行油漆涂装。

炉衬为全纤维结构，采用优质耐高温高铝耐火纤维构筑，采用标准的锚固件及科学合理的镶装方法。纤维折叠块镶装前进行再次预压缩处理（压缩容重≥230Kg/m3），用锚固件固定在壳体上，保温材料安装厚度≮300mm。

炉底采用重质高铝耐火砖、轻质耐火砖、保温砖等制作成复合型衬体，衬体上砌筑有加热元件安装槽形沟道，易碰撞部位和承重部位采用重质高铝耐火砖砌筑(砌筑时泥浆内加入粘结剂调和)，增强炉衬结构强度。在制作时留有膨胀缝，防止衬体在受热后膨胀将衬体损坏。铺设炉底板，材质为Ni7N，供搁置工件之用，采用新型的搭扣制作形式，防止工件氧化皮落到加热元件上而形成短路，耐热钢炉底板分块制作，减少高温下变形和开裂。本炉型设计工作台板。
